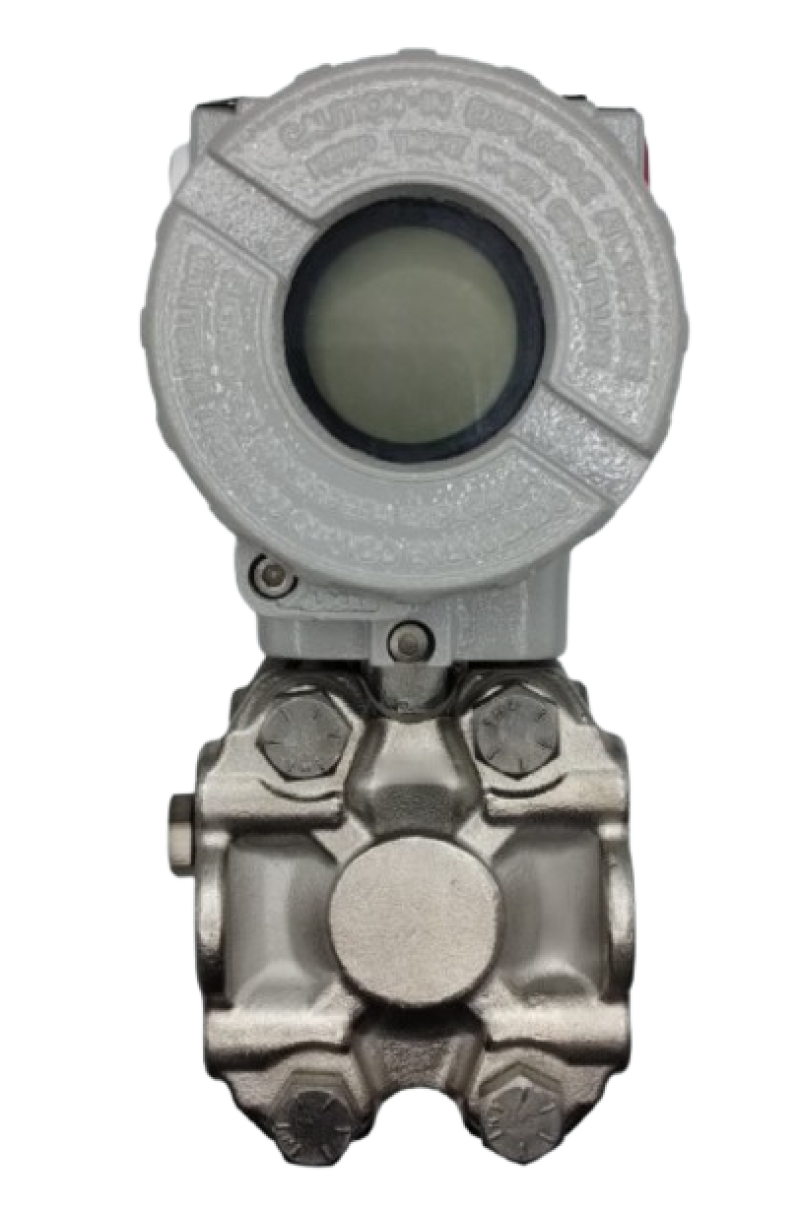

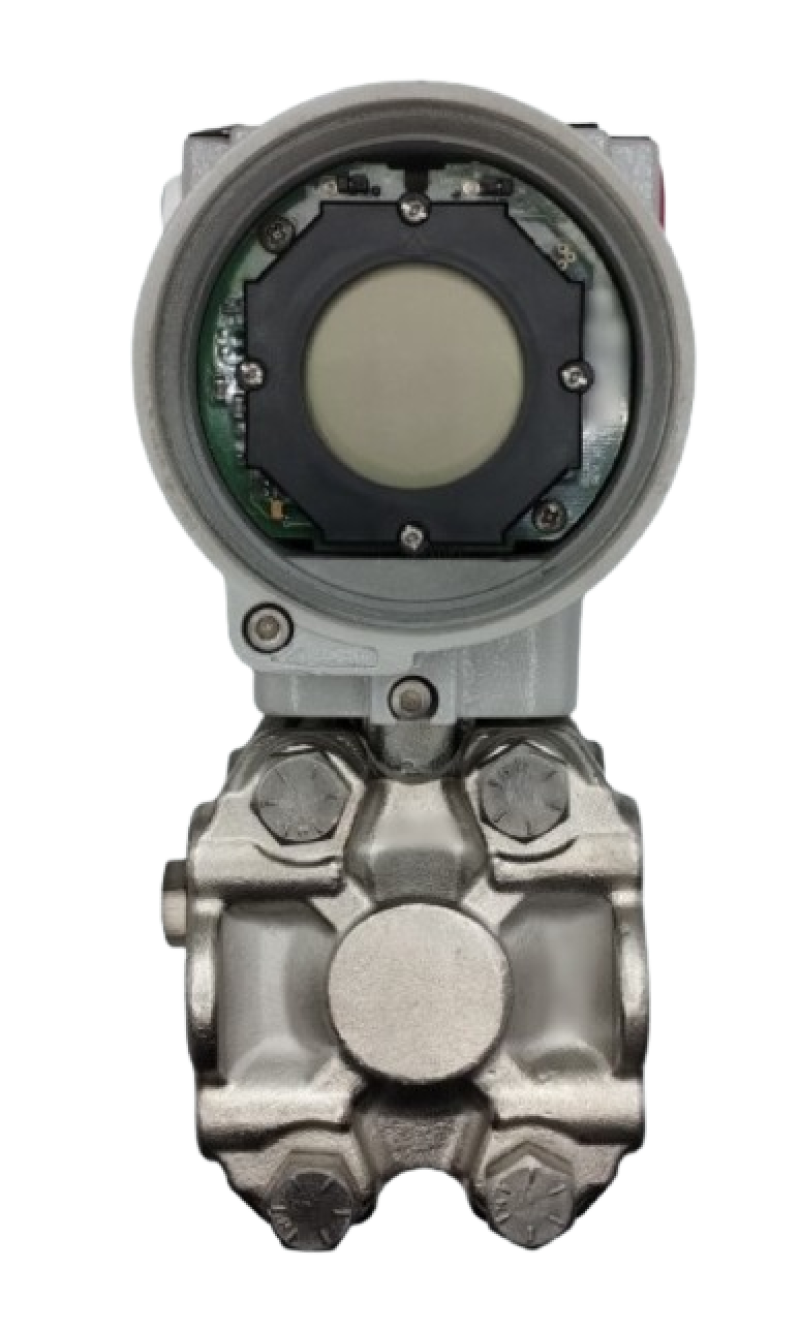

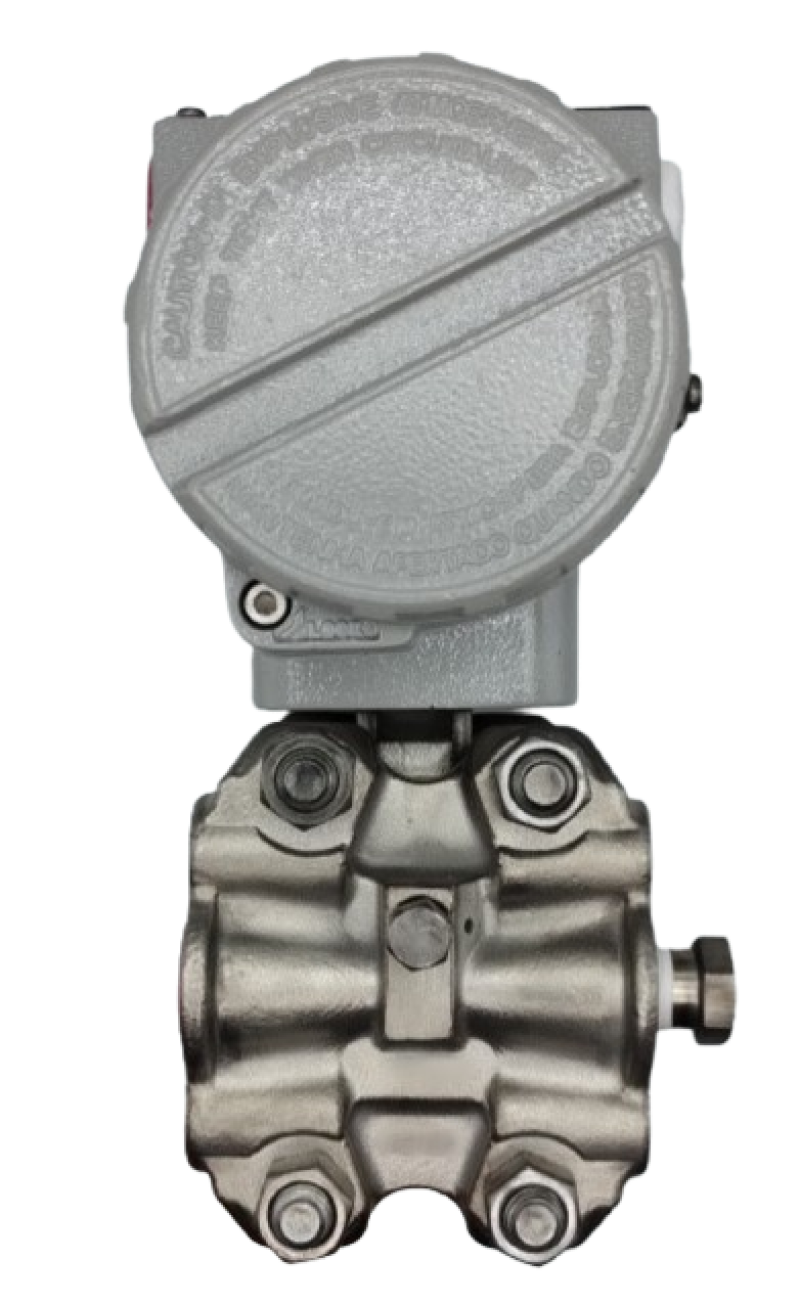

O Transmissor de Pressão Manométrico LD301 Faixa 1 da SMAR é um instrumento eletrônico de alta precisão utilizado para medições de pressão relativa em processos industriais. Ele utiliza tecnologia de sensor capacitivo, que oferece excelente estabilidade, precisão e confiabilidade ao longo do tempo. A Faixa 1 desse transmissor cobre um intervalo de medição de 2,08 a 250 kPa (ou 20,83 a 2.500 mbar), sendo ideal para aplicações com pressões um pouco mais elevadas em comparação com a Faixa 2.
O transmissor possui uma precisão de ±0,04% do span, garantindo medições consistentes mesmo em condições variáveis. Ele trabalha com sinal de saída de 4 a 20 mA e protocolo de comunicação HART®, permitindo fácil integração com sistemas de controle e supervisão. Sua alimentação varia entre 12 e 45 VDC, sendo 24 VDC o valor mais comum.
É projetado para suportar pressões estáticas de até 70 bar, e possui tempo de resposta inferior a 300 milissegundos, o que o torna adequado para processos dinâmicos. Sua operação é confiável em temperaturas ambientes de -10°C a +50°C, com resistência a condições industriais severas. Com opções de corpo em alumínio ou aço inoxidável, o LD301 também oferece montagem flexível e certificações para uso em áreas classificadas. É uma solução robusta, precisa e segura para medições de pressão manométrica na faixa média.
Especificações técnicas do Transmissor de Pressão Manométrico SMAR LD301 Faixa 1:
| Item | Especificação |
|---|---|
| Modelo | SMAR LD301 – Manométrico |
| Faixa de Medição (Faixa 1) | 2,08 a 250 kPa (20,83 a 2.500 mbar) |
| Tipo de Medição | Pressão Manométrica |
| Tecnologia do Sensor | Capacitiva |
| Precisão | ±0,04% do span |
| Estabilidade a Longo Prazo | ±0,05% do URL a cada 6 meses |
| Sinal de Saída | 4 a 20 mA + comunicação digital HART® |
| Alimentação | 12 a 45 VDC (típico: 24 VDC) |
| Tempo de Resposta | < 300 ms |
| Pressão Estática Máxima | 70 bar (7 MPa) |
| Temperatura de Operação | -10°C a +50°C |
| Temperatura Ambiente Extrema | -40°C a +85°C |
| Material do Corpo | Alumínio, Aço Inoxidável (sob consulta) |
| Conexão ao Processo | Rosqueada (1/4” NPT) ou flangeada (opcional) |
| Montagem | Suporte para tubo 2", parede, manifold |
| Proteção | IP66 / IP68 (dependendo da vedação) |
| Certificações | ATEX, IECEx, Inmetro (uso em áreas classificadas) |
| Recursos Adicionais | Configuração remota, diagnóstico via HART, totalização, função PID (em alguns modelos) |
