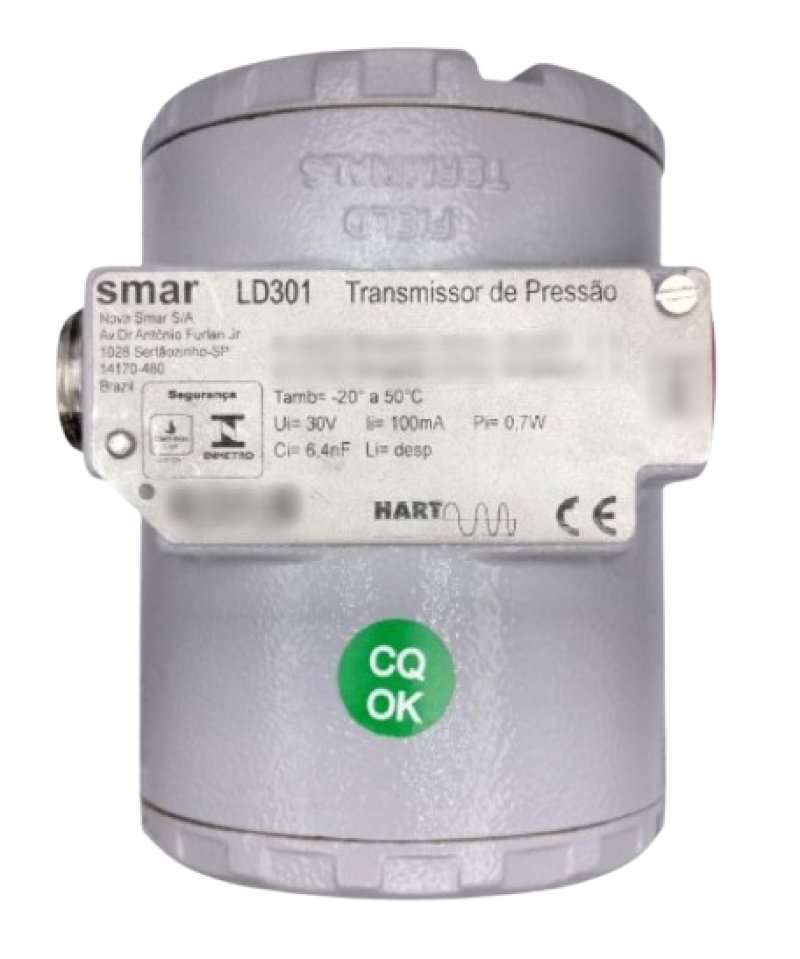

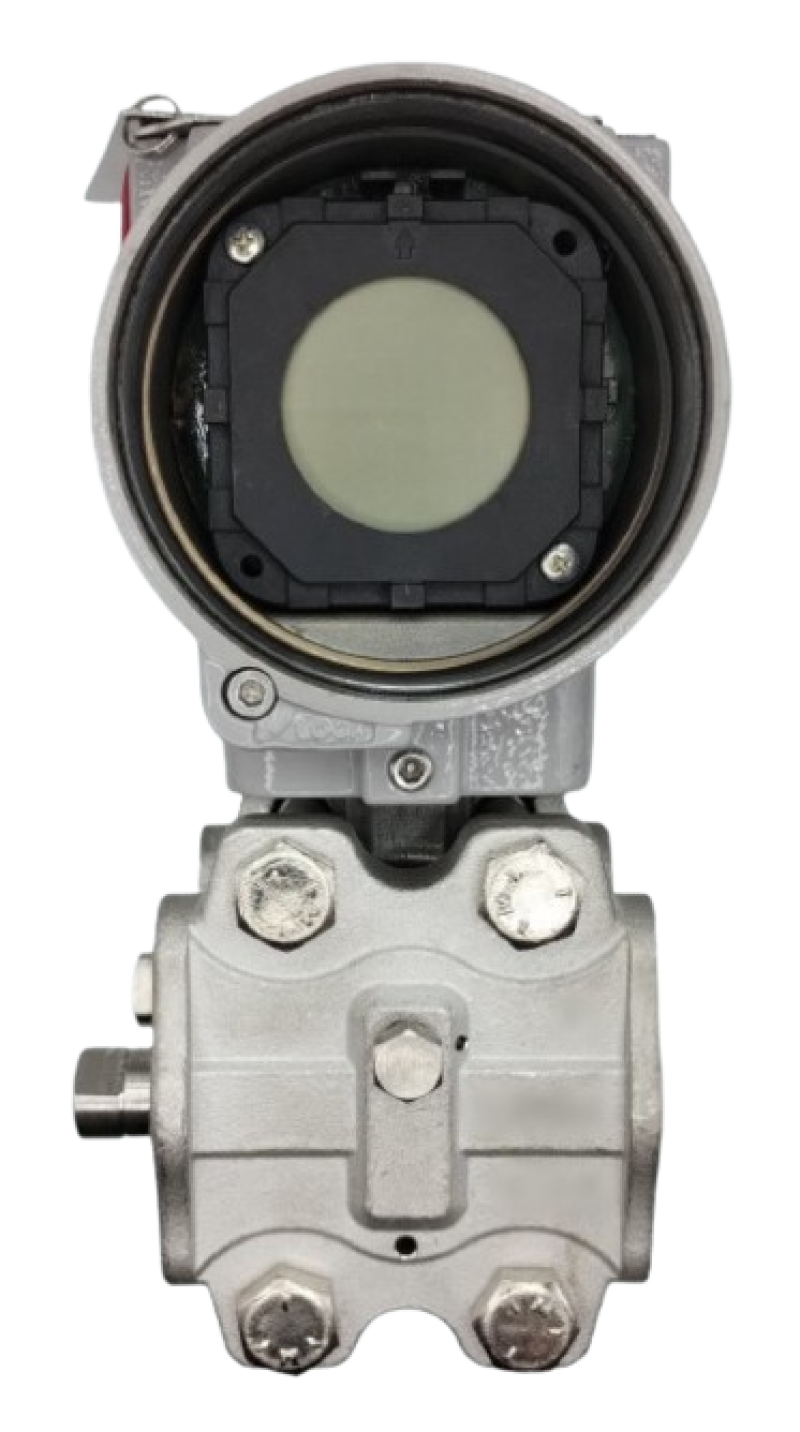

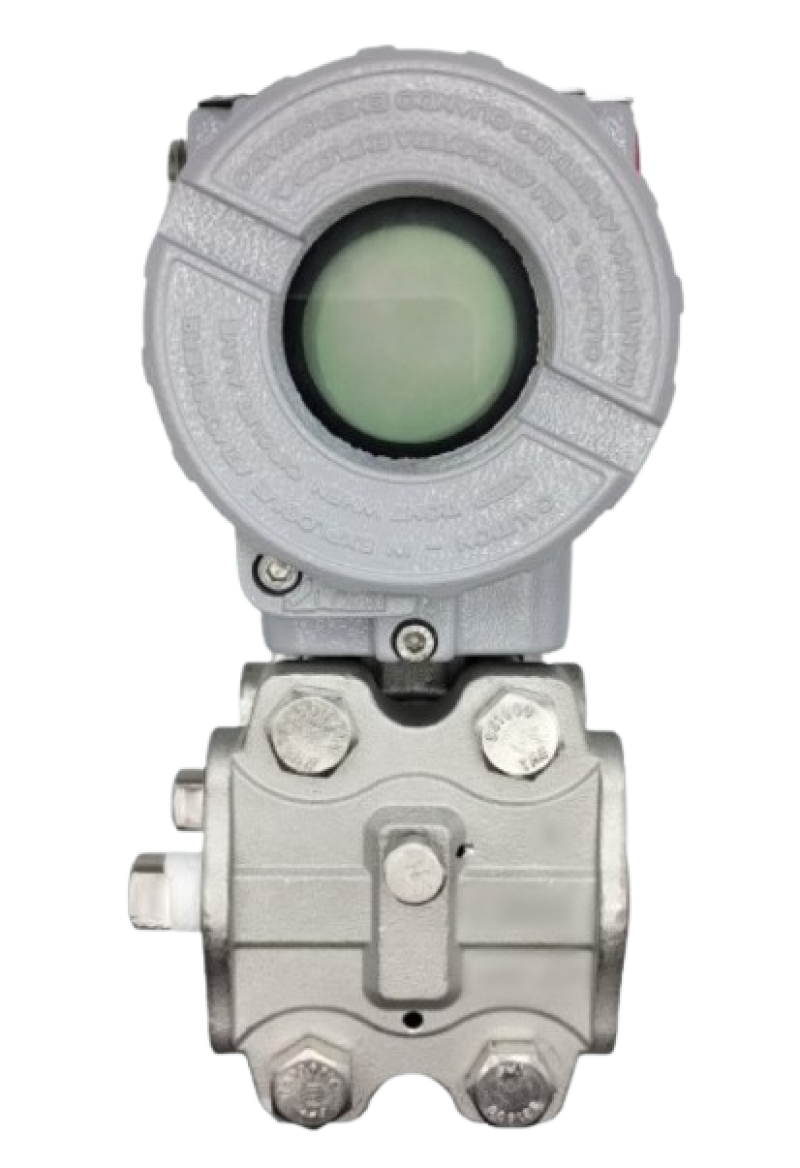

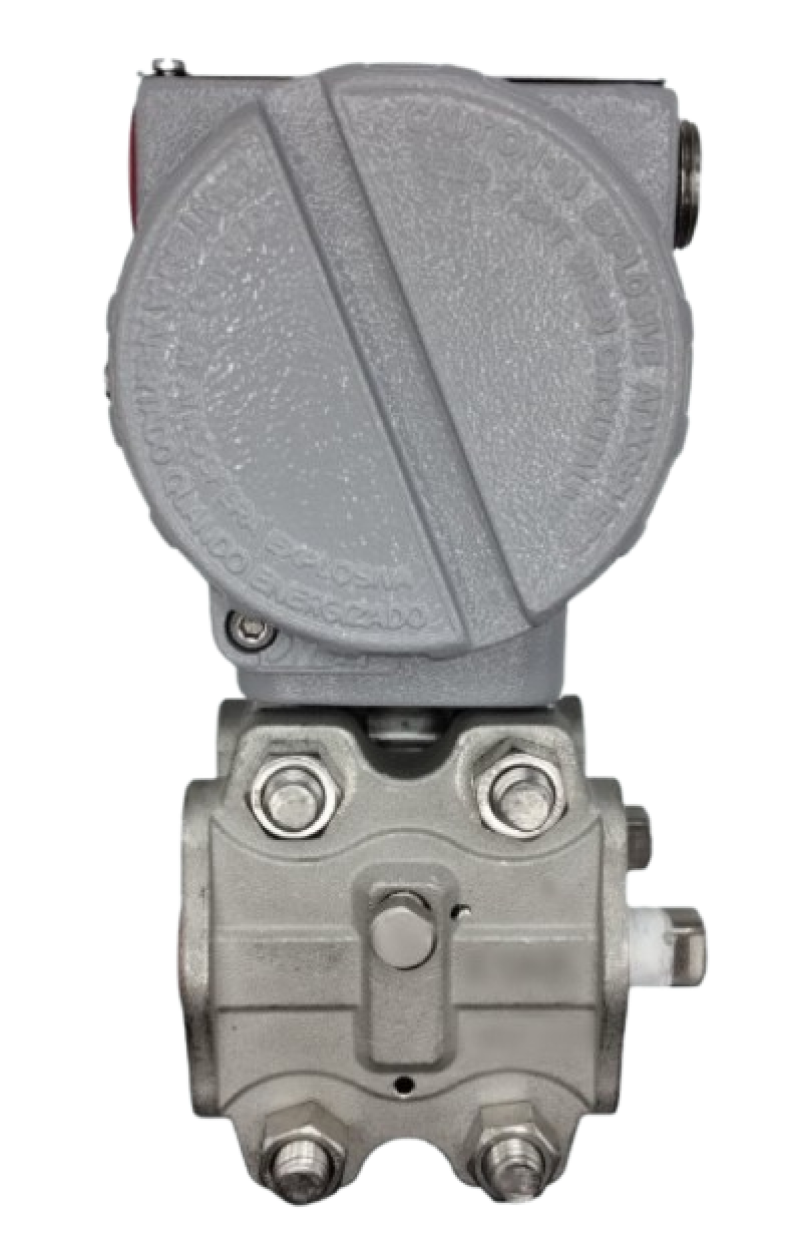

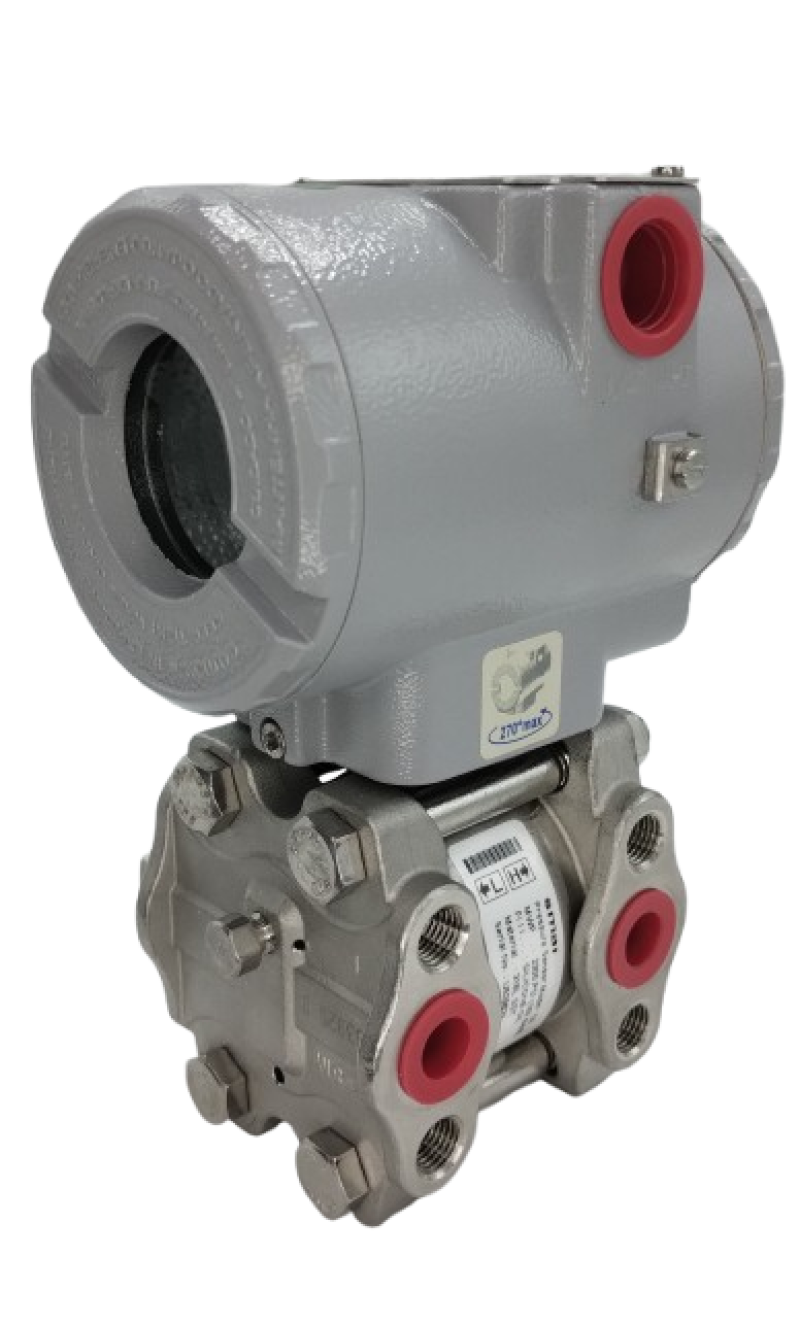

O Transmissor de Pressão Diferencial LD301 Faixa 3 da SMAR é projetado para medições de pressões diferenciais em uma faixa maior, adequada para aplicações industriais que exigem a medição de pressões mais elevadas.
A Faixa 3 tem limites de medição que variam de -250 kPa a 250 kPa, com um intervalo de medição mínimo de 2,08 kPa e máximo de 20,83 kPa. Ele pode ser configurado para medir em unidades de kPa ou bar, dependendo da aplicação. A faixa foi desenvolvida para garantir alta precisão, mesmo em pressões diferenciais mais amplas.
Esse modelo, como as outras faixas do LD301, é equipado com tecnologia de sensor capacitivo e oferece excelente estabilidade e precisão nas medições, com saída analógica de 4 a 20 mA e comunicação via protocolo HART®. O transmissor é capaz de suportar pressões estáticas de até 70 bar e operar em uma faixa de temperatura de -10°C a +50°C, sendo ideal para ambientes industriais exigentes.
Especificações técnicas do Transmissor de Pressão Diferencial LD301 Faixa 3:
| Item | Especificação |
|---|---|
| Modelo | LD301 – Diferencial (Faixa 3) |
| Faixa de Medição (Faixa 3) | -250 kPa a 250 kPa (ou equivalente em bar) |
| Limite Inferior da Faixa (LRL) | -250 kPa (ou -2,5 bar) |
| Limite Superior da Faixa (URL) | 250 kPa (ou 2,5 bar) |
| Span Mínimo | 2,08 kPa |
| Span Máximo | 20,83 kPa |
| Unidade de Medição | kPa ou bar |
| Tecnologia do Sensor | Capacitiva |
| Precisão | ±0,04% do span |
| Estabilidade a Longo Prazo | ±0,05% do URL após 6 meses |
| Sinal de Saída | 4 a 20 mA com protocolo HART® |
| Alimentação | 12 a 45 VDC (típico 24 VDC) |
| Tempo de Resposta | < 300 ms |
| Pressão Estática Máxima | 70 bar (7 MPa) |
| Temperatura de Operação | -10°C a +50°C |
| Temperatura Ambiente Extrema | -40°C a +85°C |
| Material do Corpo | Alumínio, Aço Inoxidável (opcional) |
| Conexão ao Processo | Rosqueada (1/4” NPT) ou flangeada (opcional) |
| Montagem | Suporte para tubo 2", parede, manifold |
| Proteção | IP66 / IP68 (dependendo da vedação) |
| Certificações | ATEX, IECEx, Inmetro (uso em áreas classificadas) |
| Funções Adicionais | Configuração remota, diagnóstico via HART, totalização, função PID (em alguns modelos) |
