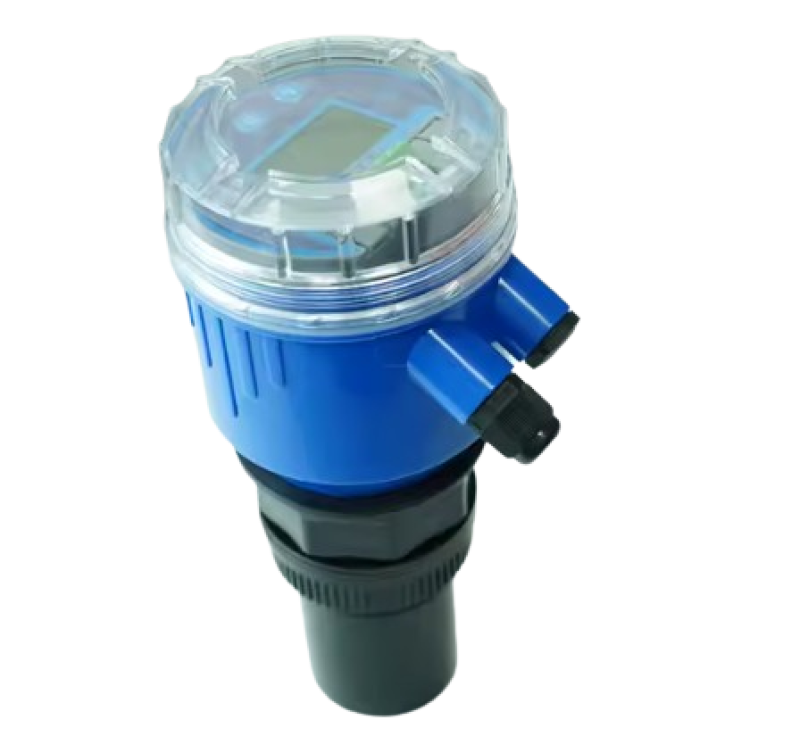

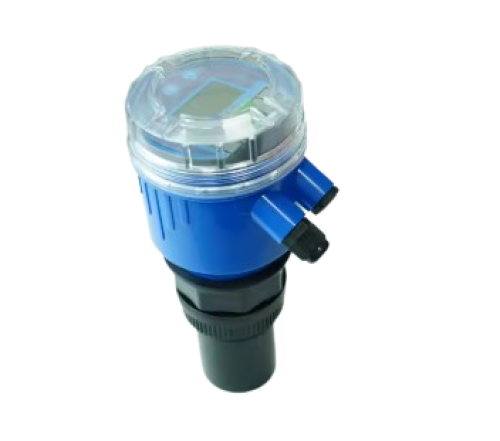

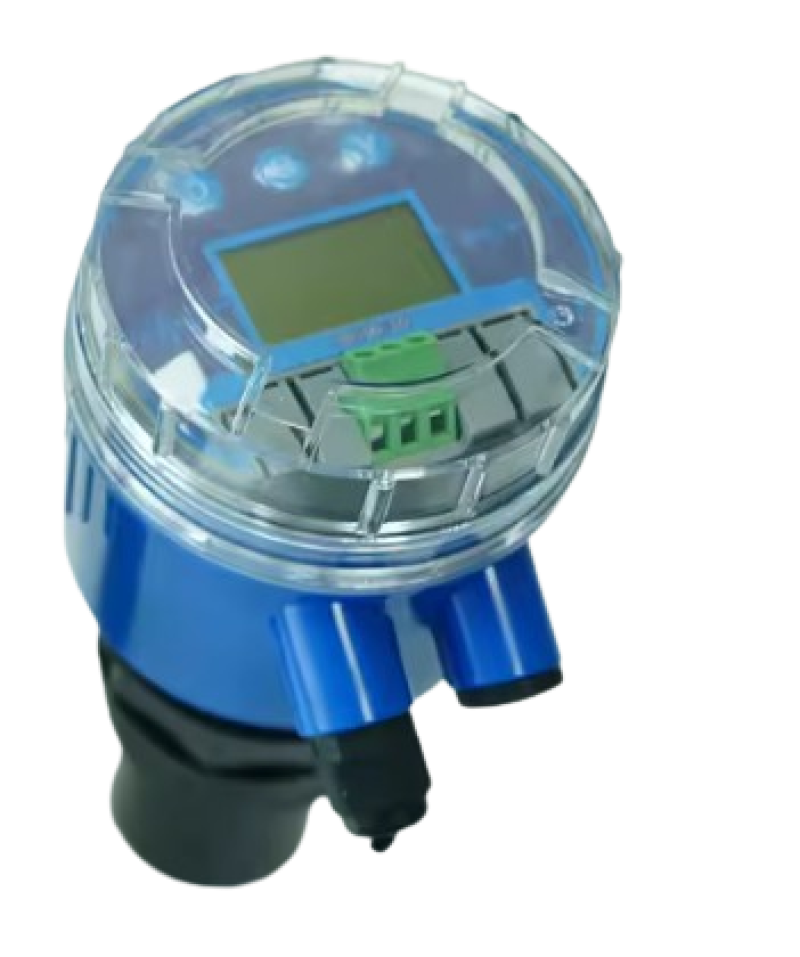

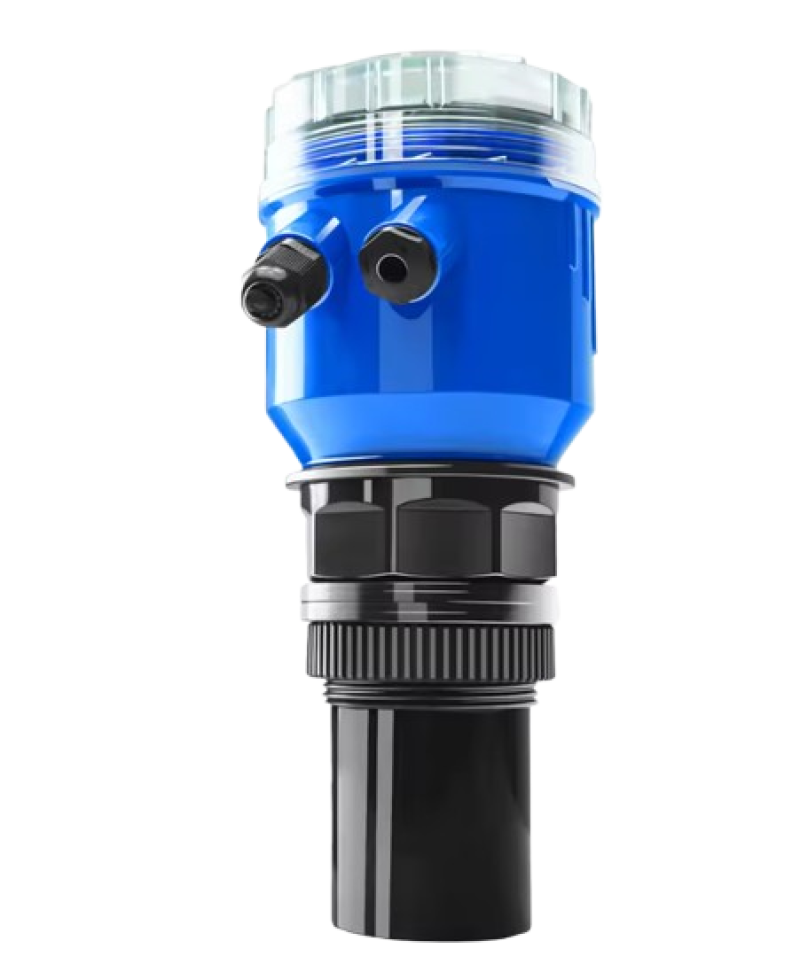

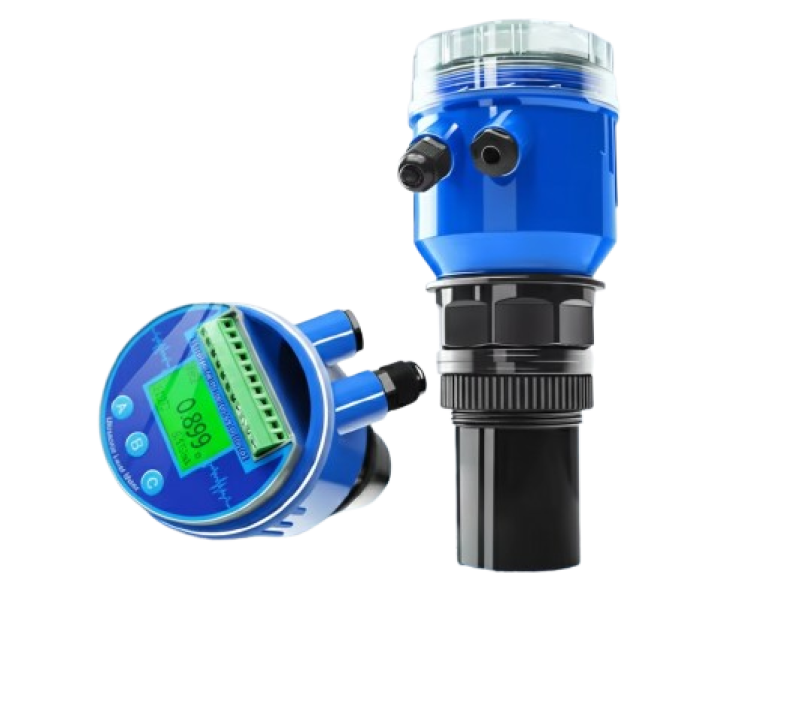

O TEC1-N100 é um sensor de nível ultrassônico sem contato, desenvolvido para medição contínua de líquidos e sólidos em tanques, silos e reservatórios. Seu funcionamento baseia-se na emissão e recepção de pulsos ultrassônicos, medindo o tempo de retorno do sinal refletido na superfície do produto para determinar com precisão o nível.
Por não possuir partes mecânicas em contato com o processo, é a solução ideal para aplicações em que o produto exige isolamento total do meio, seja por agressividade química, pureza ou risco de inflamabilidade.
O modelo oferece diversas configurações e versões, atendendo desde aplicações simples até ambientes classificados, com opções de saídas analógicas, digitais e relé, além de versões à prova de explosão (Exd).
| Especificação | Detalhes |
|---|---|
| Modelo | TEC1-N100 |
| Tipo de Medição | Nível contínuo de líquidos e sólidos (sem contato) |
| Princípio de Medição | Ultrassônico sem contato |
| Faixa de Medição | Variável conforme o modelo e a aplicação |
| Resolução | 1 mm |
| Tempo de Resposta | Inferior a 200 ms |
| Ângulo do Feixe | 5° |
| Saídas de Sinal | 4–20 mA (2 ou 4 fios), RS485 (Modbus RTU) e saídas a relé opcionais |
| Precisão | Alta estabilidade e exatidão em toda a faixa útil |
| Material de Construção | Estrutura robusta, resistente à corrosão e intempéries |
| Montagem / Conexão | Rosca BSP 1” ou 2” (outras sob consulta) |
| Grau de Proteção | IP67 (unidade eletrônica) / IP68 (transdutor) |
| Blocos Terminais | Alta qualidade, com excelente resistência a interferências elétricas |
| Versões Disponíveis | TEC1-N100-I (Integrado) / TEC1-N100-EXD (Integrado à Prova de Explosão) / TEC1-N100-R (Remoto) |
| Tensão de Alimentação | 12 a 36 VDC |
| Ambiente de Operação | -20 °C a +70 °C (padrão, pode variar conforme o modelo) |
| Instalação Recomendada | Sensor voltado para superfície livre, evitando paredes internas e pontos de alimentação |
| Aplicações Típicas | Medição de nível em tanques, silos e reservatórios industriais; monitoramento de líquidos tóxicos, voláteis, inflamáveis e corrosivos; controle de processos em indústrias químicas, alimentícias e de saneamento |
| Benefícios | Medição sem contato, alta precisão, rápida resposta, compatibilidade com CLPs e longa vida útil |
| Vida Útil Estimada | Superior a 10 anos, com baixa necessidade de manutenção |
